Knoten

In diesem Tutorial erkunden wir das Konzept der Knotensysteme in PlanStudio und lernen, wie Sie diese effektiv zum Bearbeiten gezeichneter Objekte nutzen können. Wir werden uns damit befassen, was diese Knoten sind und wie Sie sie zum Zeichnen und Bearbeiten von Objekten in Ihren Grundrissen einsetzen können.

Die Zwei-Knoten-Systeme

PlanStudio verwendet zwei verschiedene Varianten des Knotensystems, die sich über alle verschiedenen Zeichenwerkzeuge erstrecken.

• Pfadknoten: Werden zum Zeichnen linearer Objekte mit einer Mittellinie verwendet, darunter Wände, Treppen, Detaillinien, Navigationsnetze und Netzwerke.
• Flächenknoten: Werden zum Zeichnen und Bearbeiten der Form von Zonen und anderen Objekten mit einer Füllung verwendet.

Pfadknoten

Pfadknoten werden für Objekte verwendet, die um eine Mittellinie herum gezeichnet werden, wie etwa Wände, Falttüren, Treppen, Detaillinien, Navigationsnetze und Netzwerke.

Bearbeiten mit Pfadknoten:

• Wählen Sie ein Objekt wie eine Wand aus und wechseln Sie zum Manipulatorpfeil, um die Mittellinie und verschiedene Knoten anzuzeigen.
• Erweiterungsknoten: Werden verwendet, um Segmente am Ende einer Wand hinzuzufügen oder diese zu verlängern.
• Endknoten: Ändert die Länge, den Winkel oder rastet an einem anderen Objekt ein.

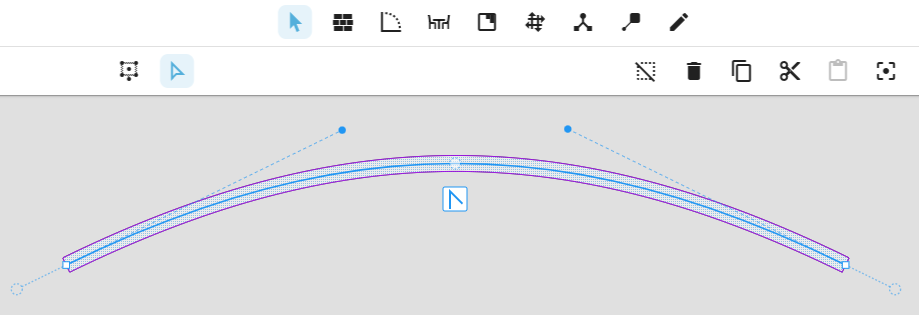

• Umschalter: Krümmen Sie die Mittellinie mit der Option, sie über die Schaltfläche „Knotentyp ändern“ zu begradigen.
• Mittelpunktknoten: Fügt der Mitte einer Linie einen neuen Punkt oder der Mitte ein neues Segment hinzu.
• Schaltfläche „Knoten löschen“: Löscht den aktuell ausgewählten Knoten.

Mittellinie verschieben: Klicken Sie auf die Mittellinie, um sie entlang einer Achse zu verschieben, während die Positionen der anderen Knoten erhalten bleiben.

Bereichsknoten

Bereichsknoten werden für Objekte innerhalb geschlossener Systeme wie Zonen verwendet.

Bearbeiten mit Bereichsknoten:

• Ändern Sie die Form eines Bereichs, indem Sie mit dem Auswahlwerkzeug oder dem Manipulatorpfeil einen Knoten in einer Ecke auswählen, um die Form des Bereichs zu ändern, oder fügen Sie eine neue Seite hinzu, indem Sie den mittleren Knoten auswählen.
• Erstellen Sie Kurven in Ihrem Bereich, indem Sie einen Knoten auswählen und die Umschalter verwenden, begradigen Sie Linien mit der Schaltfläche „Knotentyp ändern“ oder entfernen Sie Knoten mit der Schaltfläche „Knoten löschen“.
• Wechseln Sie in den Wachstumsmodus, indem Sie auf einen zentralen Knoten klicken und diesen auswählen. Das Erscheinungsbild des Knotens ändert sich, sodass Sie einen neuen Knoten an einer beliebigen Stelle im Plan platzieren können. Wenn die Einrastfunktion aktiviert ist, rastet er an den Kanten von Wänden oder anderen Elementen ein. In diesem Modus können Sie schnell Punkte oder Ecken von Wänden in Ihrem Grundriss auswählen, um Zonen zu erweitern und bestimmte Formen auszufüllen.

PlanStudio verwendet diese beiden Hauptzeichensysteme: Pfadknoten und Bereichsknoten.

Wenn Sie diese Systeme verstehen und effektiv nutzen, können Sie verschiedene Objekte in Ihren Grundrissen zeichnen und erstellen, was Ihnen mehr Kontrolle und Flexibilität bei Ihren Entwurfs- und Bearbeitungsprozessen gibt.
