In diesem Tutorial führen wir Sie durch die zusätzlichen Optionen, die beim Einrichten eines Zonenblockplans oder eines anderen Mehrgeschossdiagramms verfügbar sind. Bevor Sie beginnen, stellen Sie sicher, dass Sie über eine Vorlage verfügen, in deren Einstellungen der Diagrammtyp „Blockplan“ festgelegt ist. Weitere Einzelheiten finden Sie unter Erstellen von Vorlagen für mehrgeschossige Diagramme.
Schritt 1: Bestimmen Sie die Etage für das „Standort“-Symbol
Wenn Ihr Diagramm ein „Standort“-Symbol erfordert, stellen Sie sicher, dass Sie das Diagramm auf dem Boden dort erstellen, wo dieses Symbol erscheinen soll. Nachdem Sie den Pin platziert oder das eigenständige Diagramm erstellt haben, öffnen Sie die Diagrammvorschauseite.
Schritt 2: Fügen Sie zusätzliche Etagen hinzu

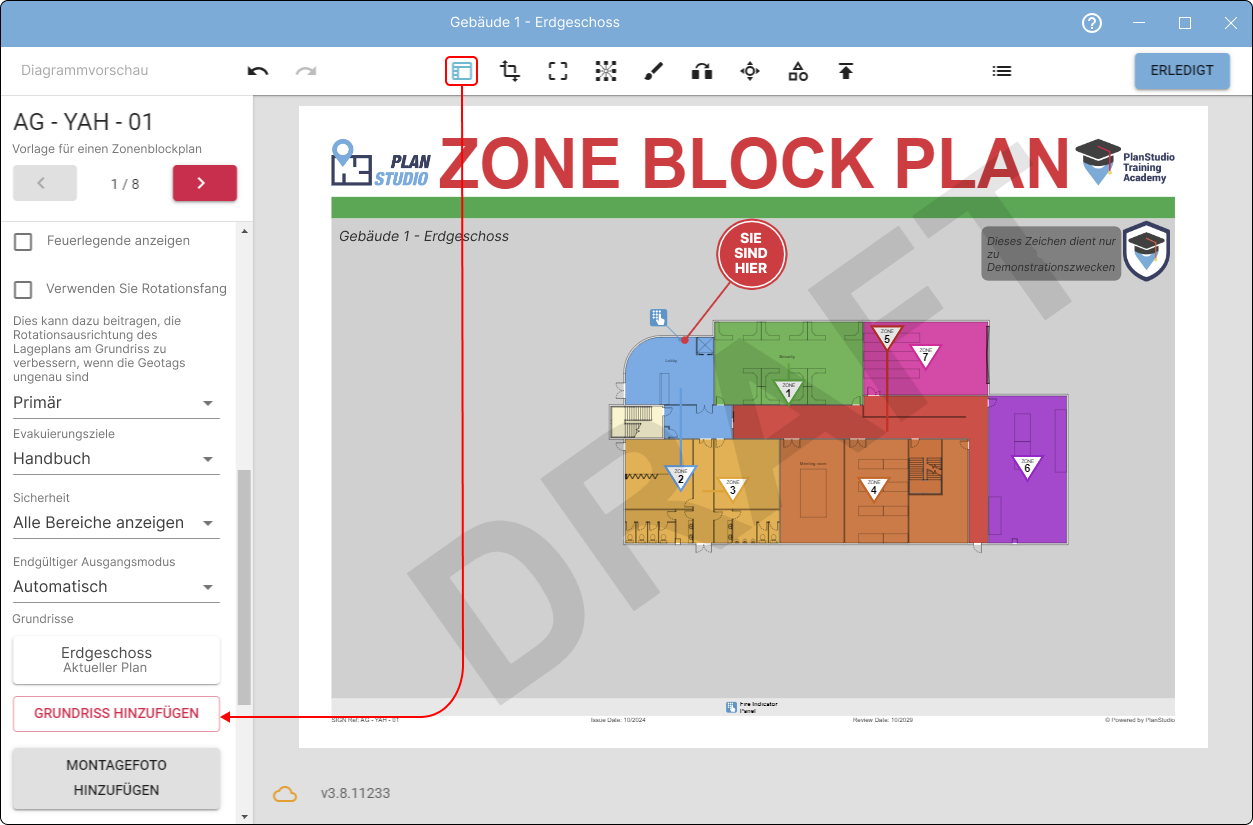

So fügen Sie Ihrer Vorlage zusätzliche Stockwerke hinzu: Wählen Sie in der Symbolleiste Diagrammeigenschaften aus.
Scrollen Sie im Seitenbereich nach unten und wählen Sie die Schaltfläche + GRUNDRISS HINZUFÜGEN.
Schritt 3: Wählen Sie die hinzuzufügenden Ebenen aus
Wählen Sie aus den verfügbaren Optionen die Ebenen aus, die Sie in Ihr Diagramm aufnehmen möchten.
Schritt 4: Pläne automatisch erstellen

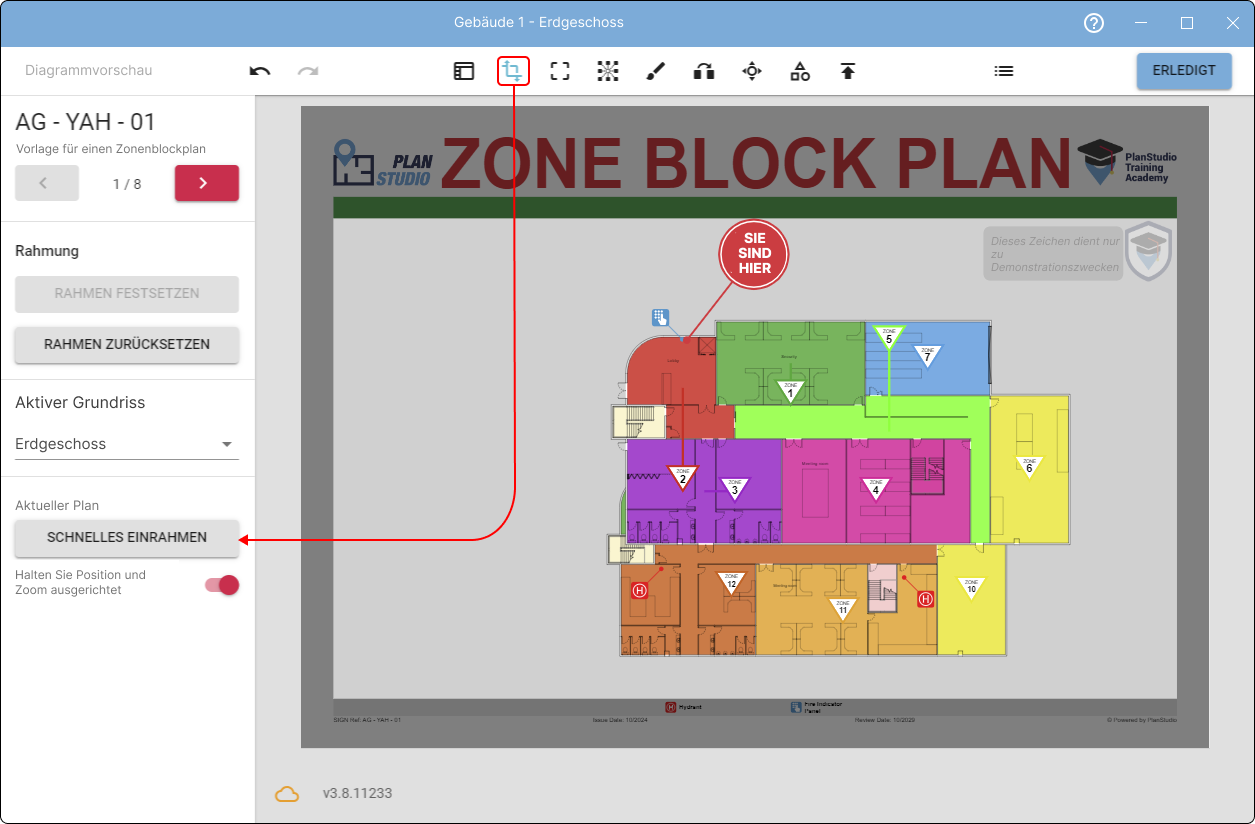

Wechseln Sie in der Symbolleiste zu „Rahmen“.
Wählen Sie Schnelles Einrahmen, damit PlanStudio die Pläne automatisch in einem Raster anordnen kann.
Schritt 5: Ordnen Sie die Pläne

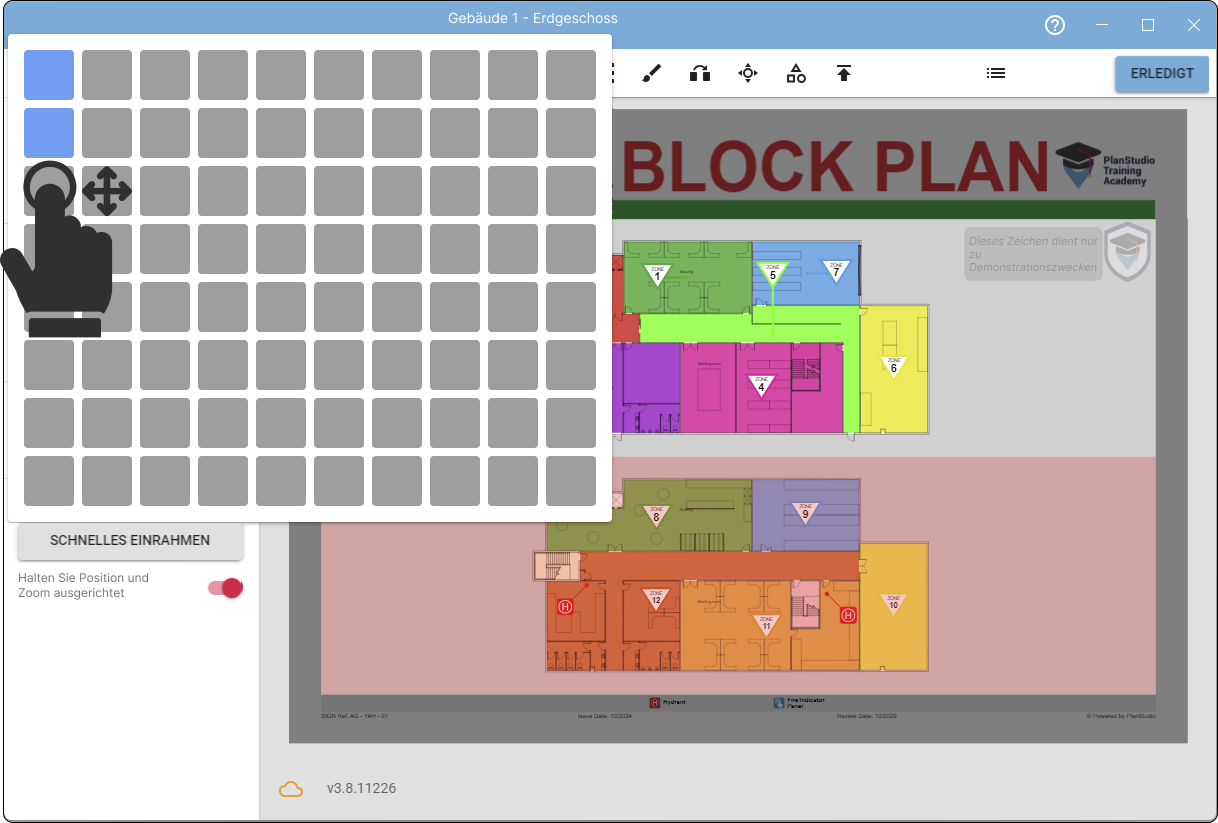

Klicken und ziehen Sie, um auszuwählen, wie die Pläne angeordnet werden sollen. Jede Kachel repräsentiert einen Grundriss.
Schritt 6: Zoomen und Schwenken
Wenn die Pläne angeordnet sind, können Sie mit Ihren Fingern auf einem Touchscreen-Gerät oder dem Scrollrad einer Maus jeden Plan vergrößern oder verkleinern und verschieben.

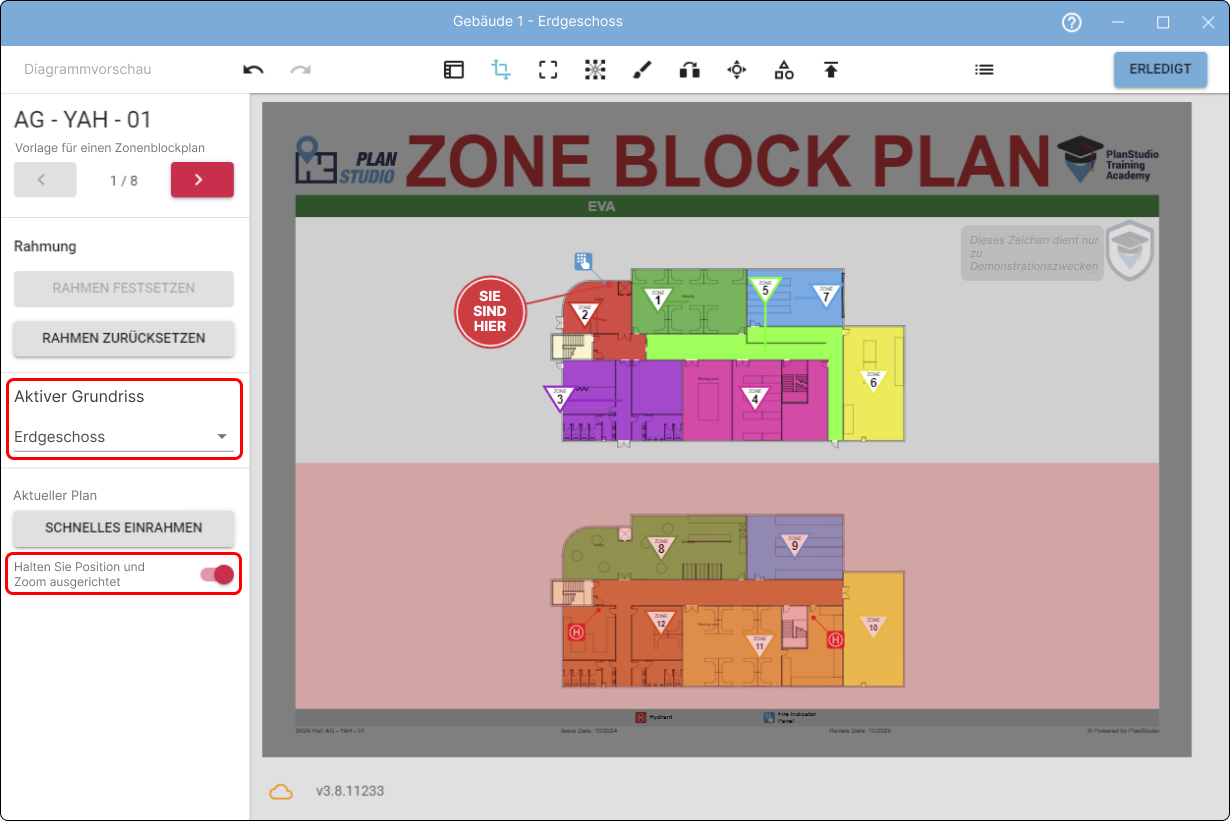

Stellen Sie sicher, dass die Option „Position und Zoom ausgerichtet halten“ aktiviert ist, um eine einheitliche Skalierung auf allen Etagen beizubehalten. Wenn Sie eine bestimmte Etage bearbeiten müssen, verwenden Sie das Dropdown-Menü „Aktiver Grundriss“, um zu dieser Etage zu wechseln.
Schritt 7: (Optional) Fügen Sie eine Legende für Ihre Zonen hinzu
Wenn Sie eine Legende für Ihre Zonen hinzufügen möchten, navigieren Sie zurück zu den Diagrammeigenschaften und wählen Sie im Dropdown-Menü „Alarmzonenstil“ die Option „Legende“ aus.
Letzte Anpassungen
Sobald alle Pläne angeordnet sind und Sie Ihre Legende hinzugefügt haben, können Sie die Layouts, Ränder oder andere Einstellungen wie bei einem normalen Einzelgeschossdiagramm bearbeiten. Verwenden Sie das Dropdown-Menü „Aktiver Grundriss“, um die aktuell bearbeitete Etage nach Bedarf zu ändern.
