Erstellen von Laufkarten

In diesem Tutorial führen wir Sie durch die Schritte, die zum Erstellen von Laufkarten unter Verwendung Ihrer vorhandenen Grundriss- und Lagepläne erforderlich sind. Befolgen Sie diese Anweisungen, um Ihre Pläne effektiv einzurichten.

Hinweis: Möglicherweise müssen Sie in Ihrer Partnerschaft zusätzliche Symbolfilter, Vorlagen und Datenfelder einrichten.

Schritt 1: Platzieren Sie Ihre Ausrüstung

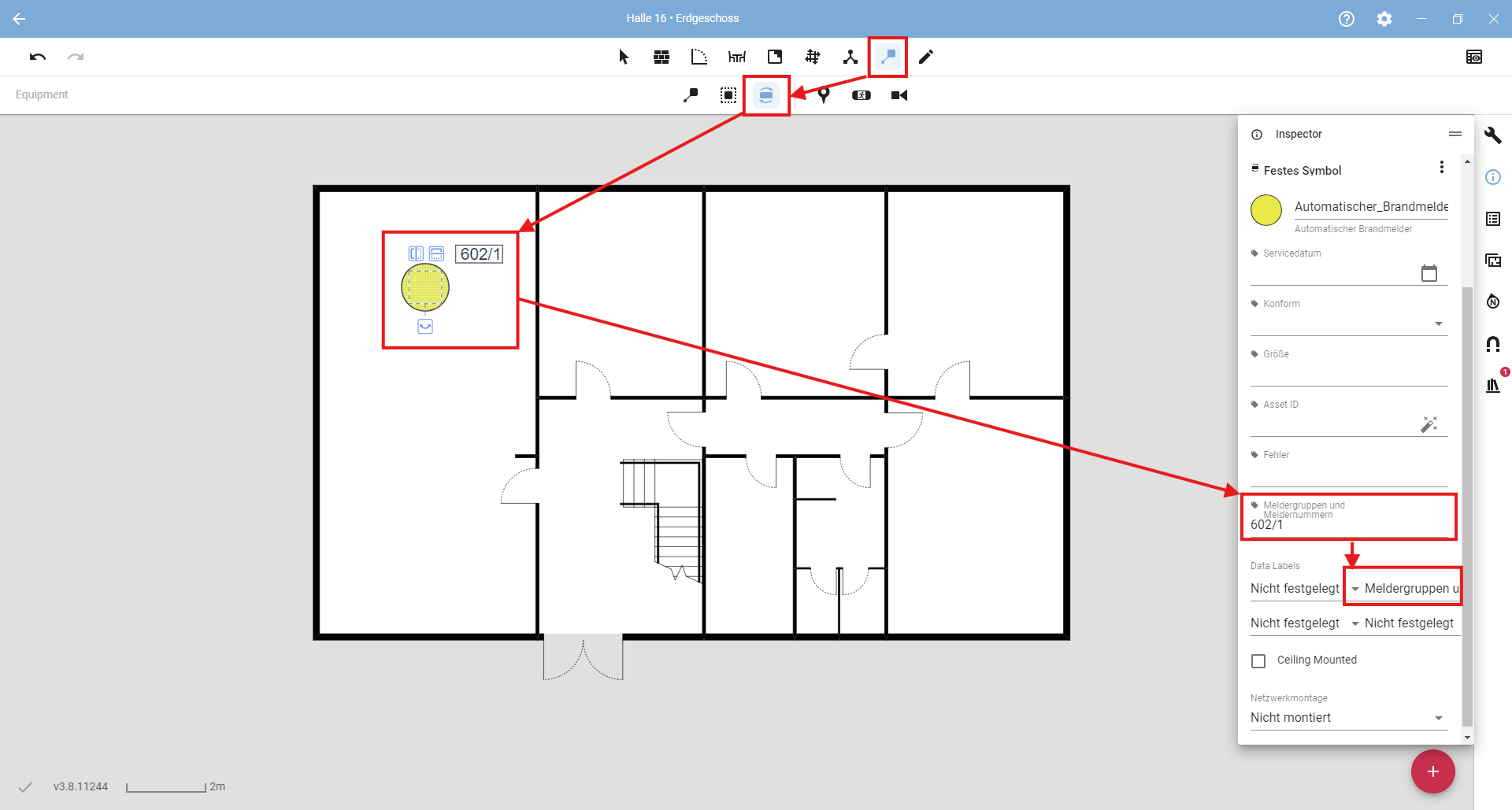

Platzieren Sie zunächst alle erforderlichen Symbole dort, wo sich die Alarme im Plan befinden, indem Sie die Option „Feste Symbole“ im Ausrüstungstool verwenden.

Sobald Ihre Ausrüstung platziert ist, füllen Sie die erforderlichen Datenfelder für jeden Alarm im Kontrollfeld aus, geben Sie die erforderlichen Informationen in das Datenfeld „Meldergruppen und Meldernummern“ ein und legen Sie dann fest, dass diese im Plan angezeigt werden, indem Sie die Position „Datenfelder“ auswählen die Drop-down-Menüs für Datenbezeichnungen.

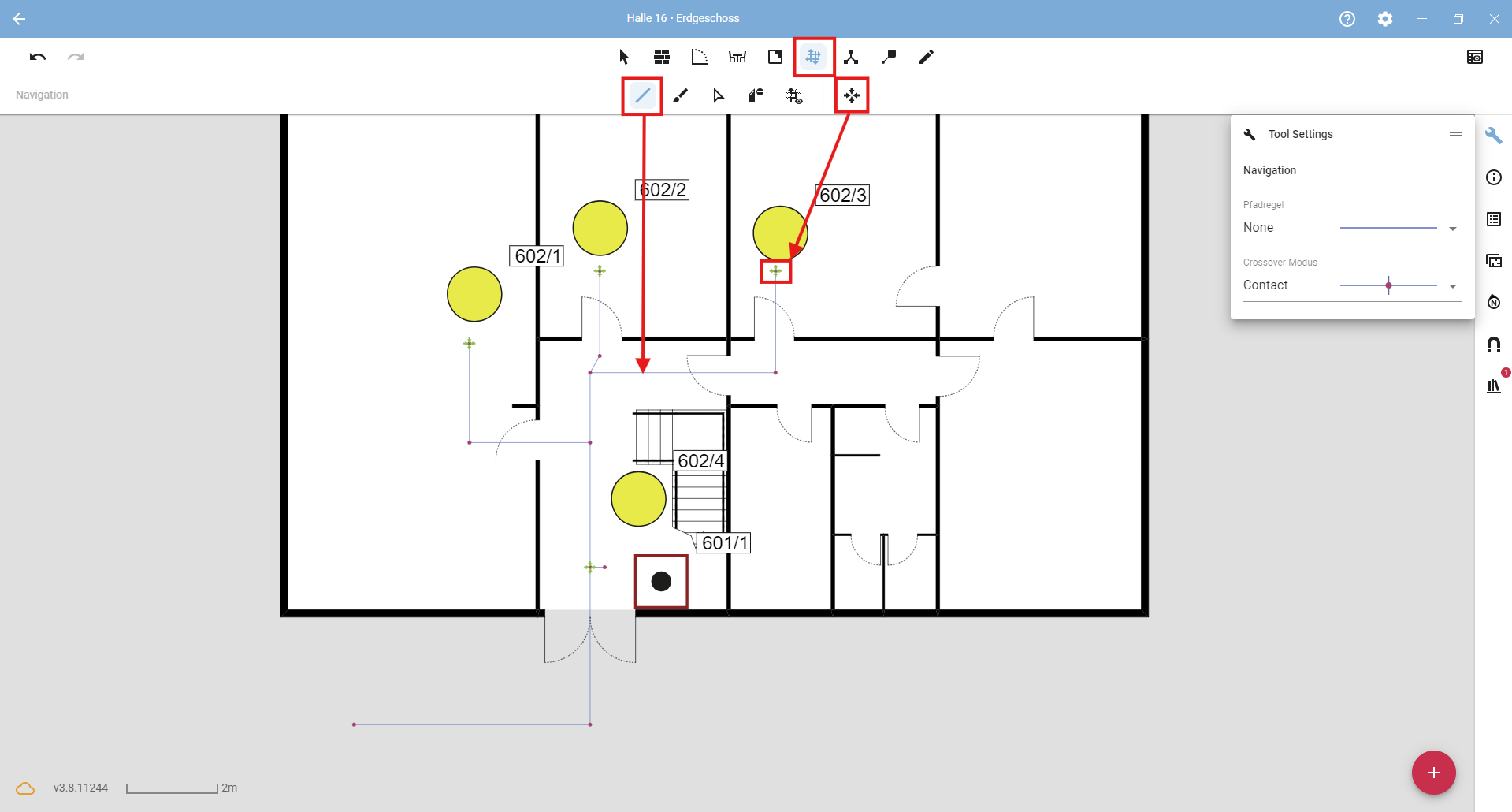

Schritt 2: Navigationspfade

Verwenden Sie das Navigationswerkzeug, um im Plan Pfade zu allen Räumen zu zeichnen, in denen ein Alarm vorliegt. Platzieren Sie am Ende jedes Pfades in jedem Raum Evakuierungsziele, die auf ein Gerät hinweisen.

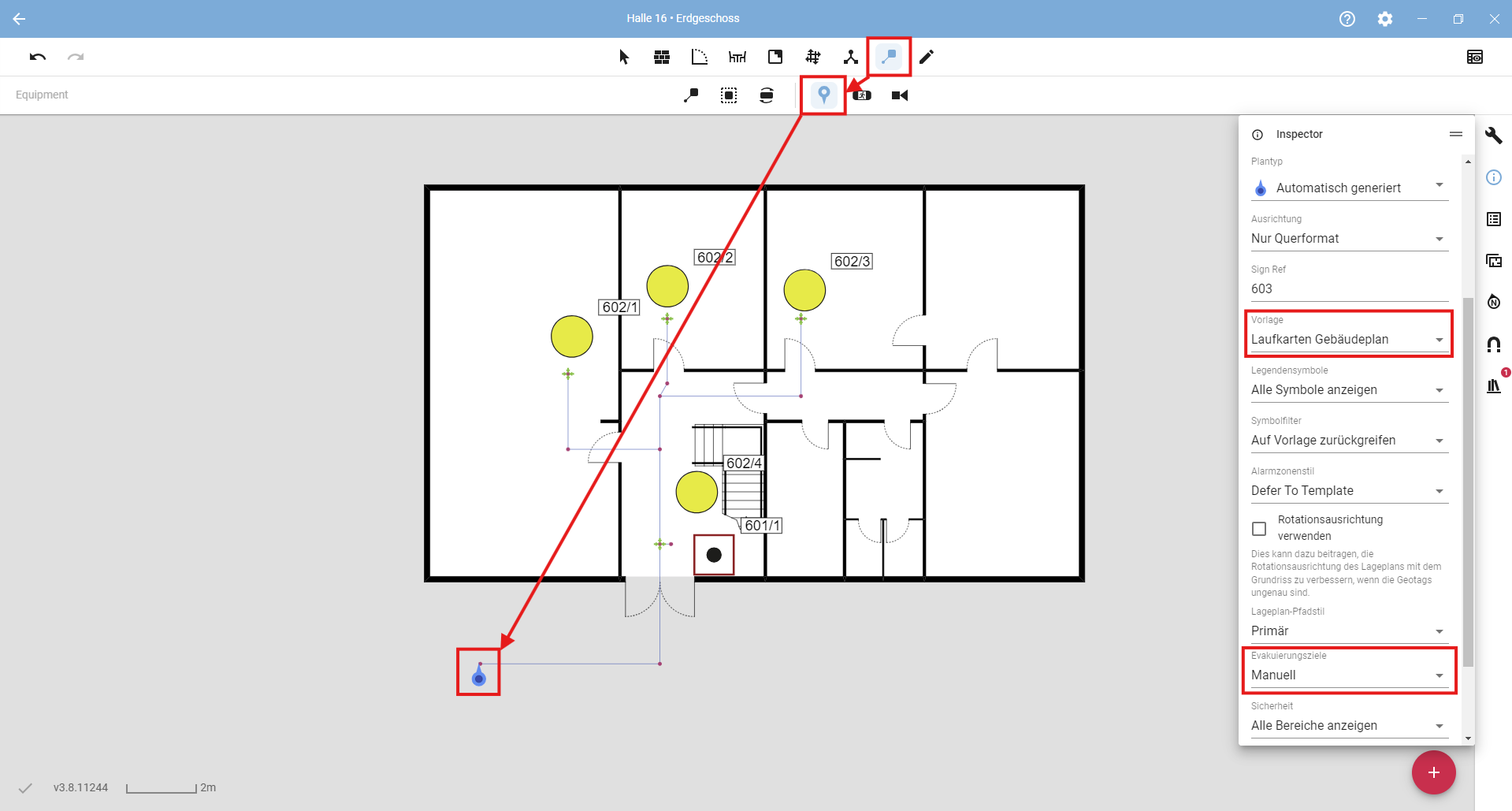

Schritt 3: Platzieren Sie den Standort-Indikator

Wählen Sie den Startpunkt für Ihr Diagramm und platzieren Sie Ihren Standort-Indikator dort, wo Ihre Pfade beginnen sollen. Abhängig von der Anzahl der Detektoren und Alarme müssen Sie möglicherweise mehrere Standort-Indikatoren hinzufügen.

Wenn Ihr Diagramm ausgewählt ist, weisen Sie Ihre Vorlage im Inspektorfenster zu und scrollen Sie nach unten, um die Option „Evakuierungsziele“ von „Automatisch“ in „Manuell“ zu ändern.

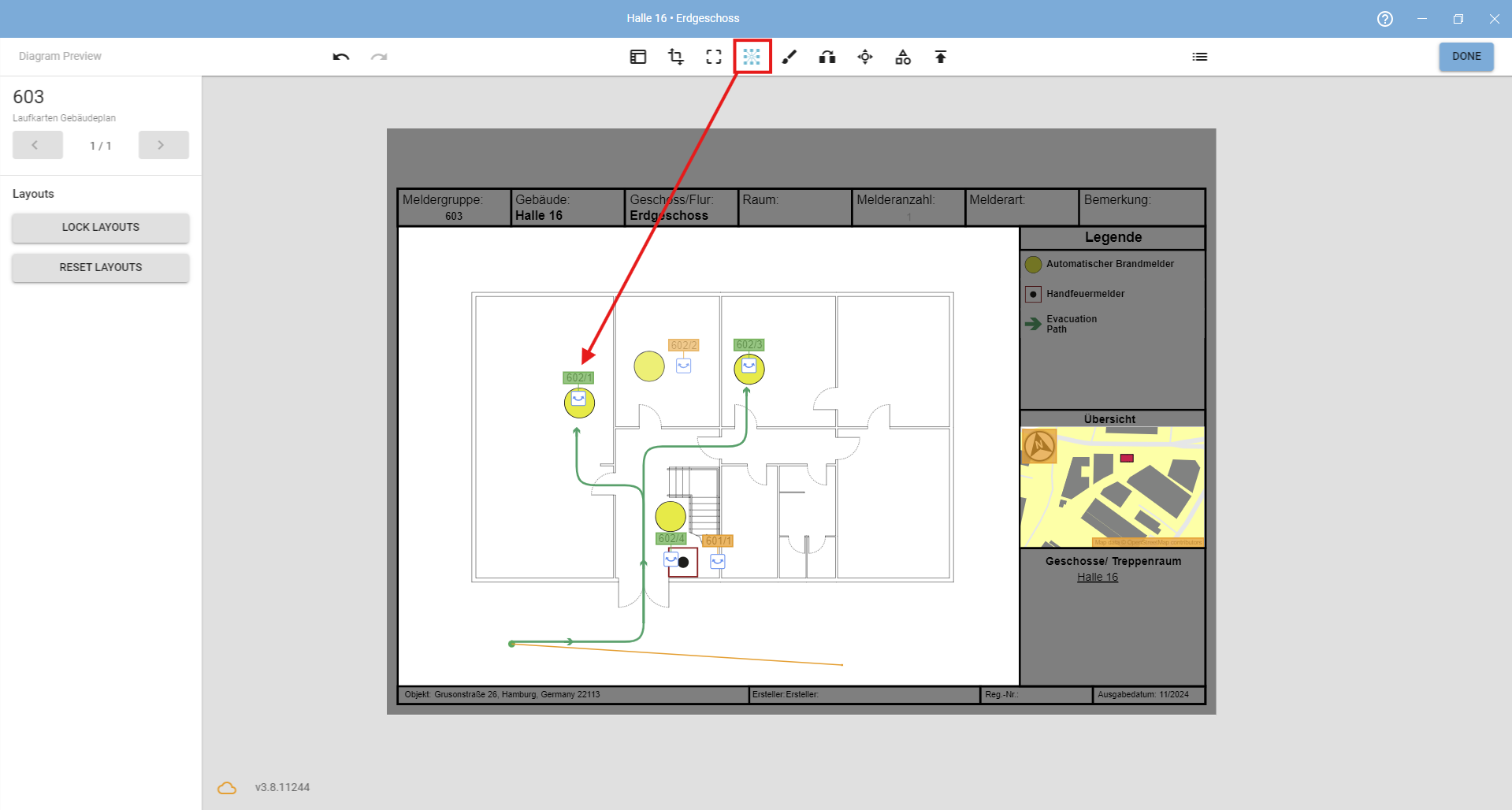

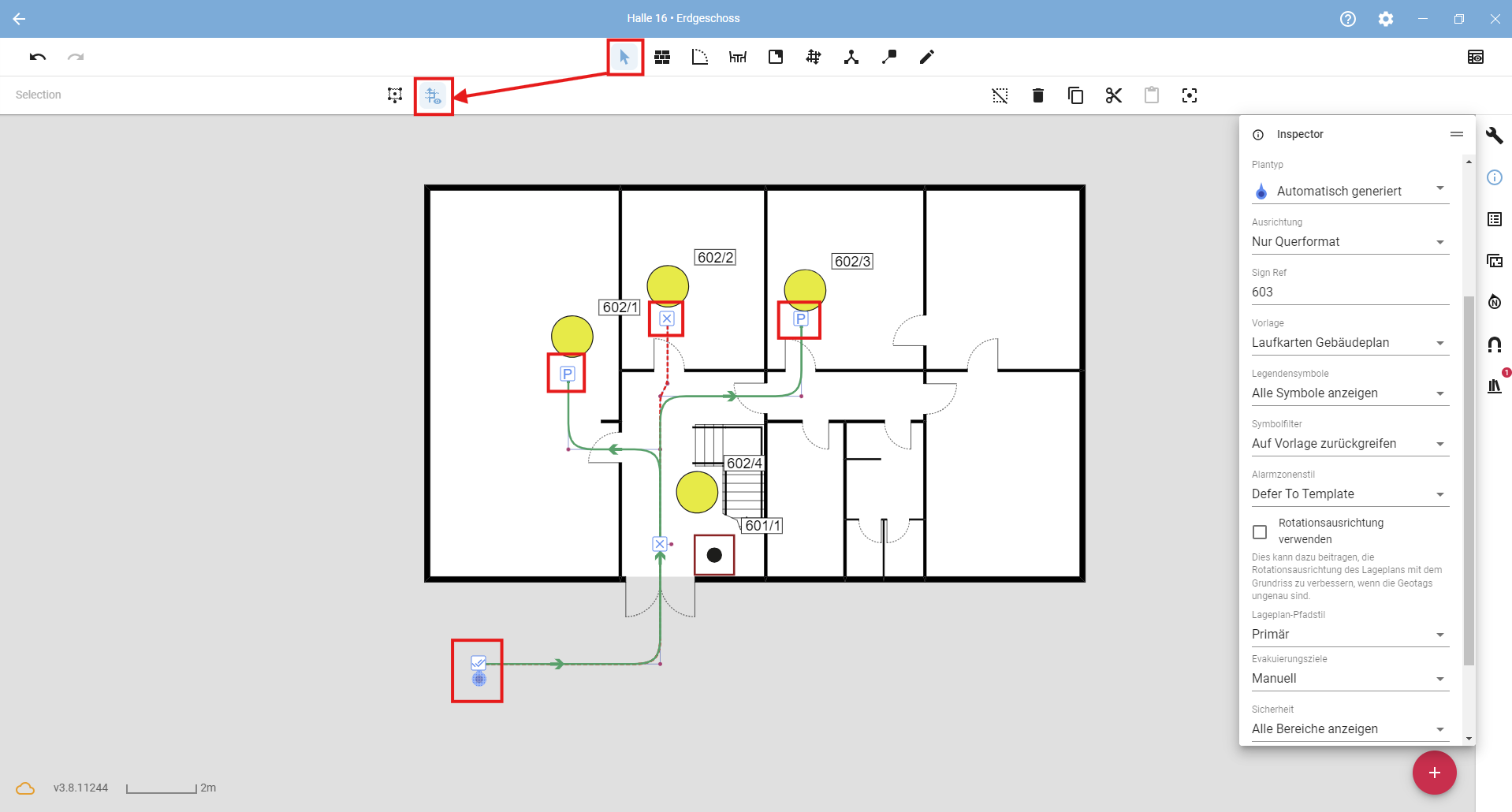

Wählen Sie in der Untersymbolleiste das Werkzeug Evakuierungspfadmodus aus. Dadurch können Sie auswählen, welche Pfade für jedes Diagramm angezeigt werden. Sie können jetzt die Pfade pro Diagramm ein- oder ausschalten, um die Wegfindungsrouten zu jedem Detektor zu generieren.

Schritt 4: Diagrammvorschau und Ausgabebenennung

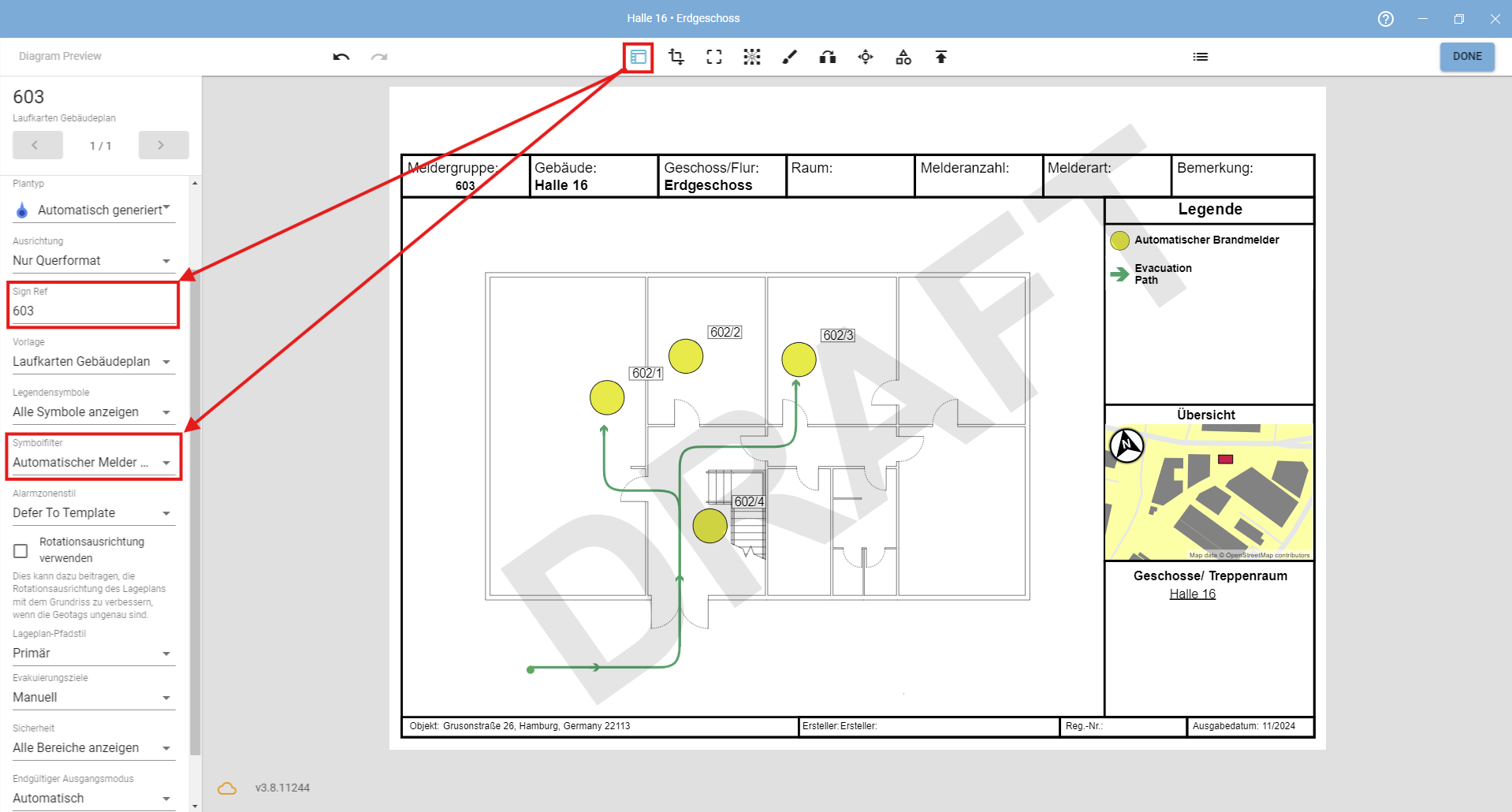

Navigieren Sie zur Vorschauseite des Diagramms, indem Sie auf das Vorschausymbol in der oberen rechten Ecke klicken, um die von Ihnen erstellte Ausgabe anzuzeigen und die Konfiguration abzuschließen.

Von hier aus können Sie Ihren Ausgang in der Option „Zeichenreferenz“ benennen (z. B. 601) und den spezifischen Symbolfilter auswählen, der der angezeigten Ausrüstung entspricht.

Schritt 5: Verzierungen hinzufügen und Layouts bearbeiten

Um Ihre Diagramme fertigzustellen, müssen Sie Verzierungen für zusätzlichen Text und Grafiken hinzufügen.

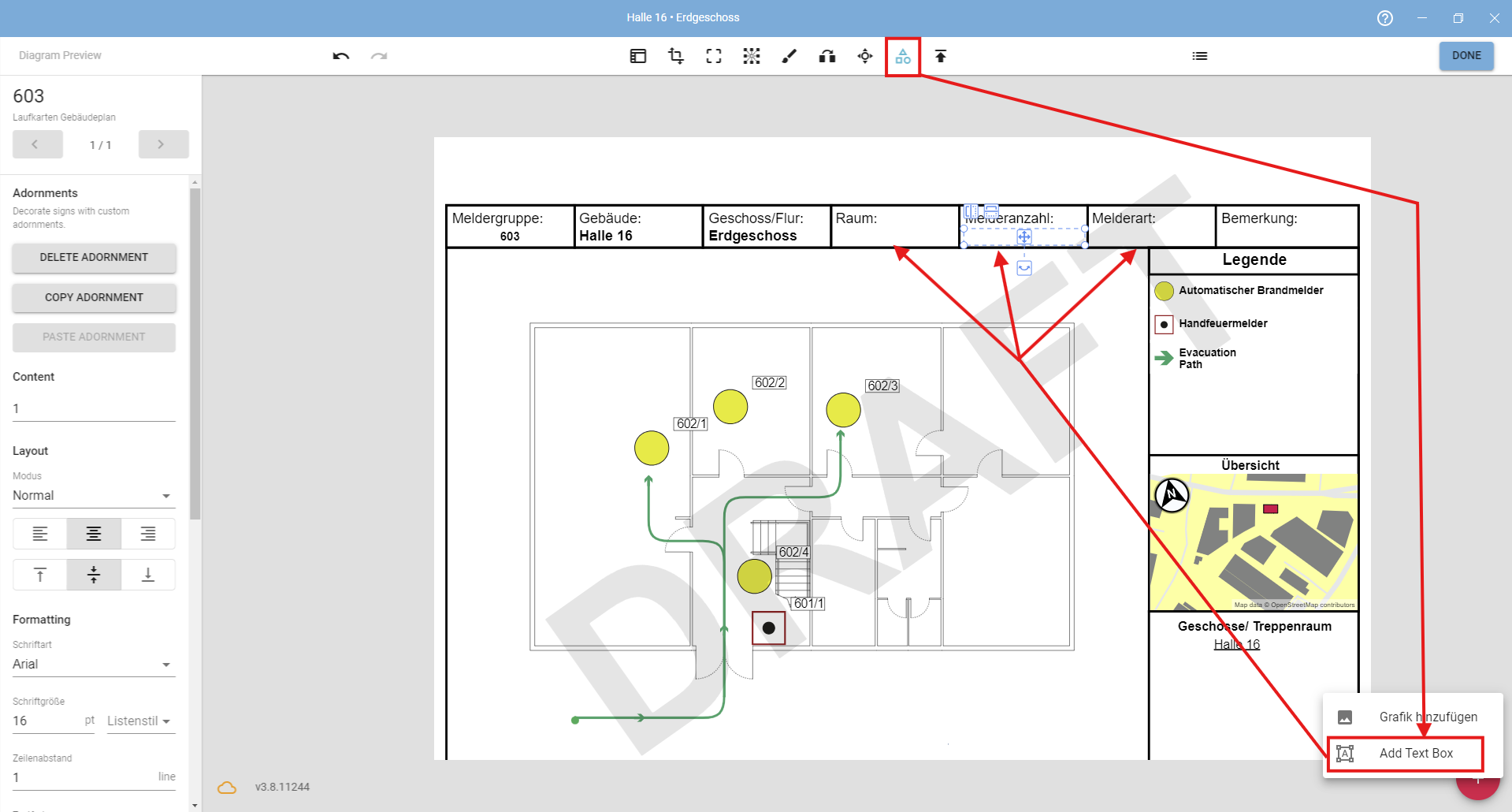

Fügen Sie Textverzierungen hinzu, um die Felder oben in Ihrer Vorlage zu füllen.

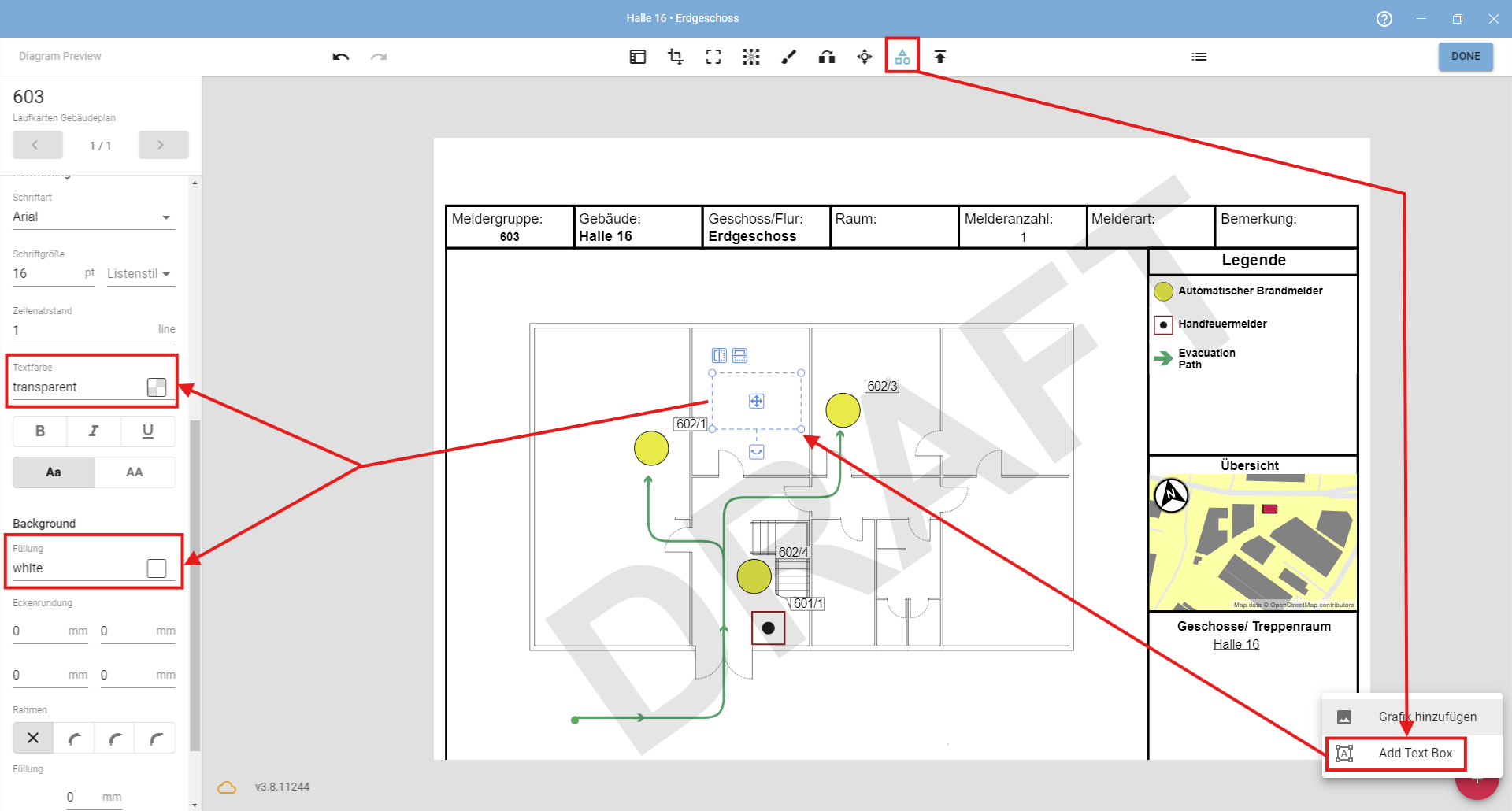

Verwenden Sie Grafiken (oder ein weißes Textfeld) als Maske, um die nicht relevanten Geräte in anderen Räumen in jedem Diagramm zu verbergen

Verwenden Sie das Layout-Tool, um Ihre Datenfelder in der Zeichnung zu verschieben, um das gewünschte Erscheinungsbild zu erzielen.

Für alle nachfolgenden Diagramme können Sie dann Ihre Verzierung kopieren und auf der nächsten Seite einfügen oder das Klon-Tool verwenden, um das letzte Zeichen zu kopieren und dann die erforderlichen Änderungen vorzunehmen. Wenn Sie diese Schritte befolgen, erstellen Sie erfolgreich eine umfassende Laufkarte, das alle erforderlichen Elemente enthält.
