Erstellen und Lokalisieren Ihres ersten Campus

Dieses Tutorial führt Sie durch die Schritte zum Einrichten Ihres ersten Projekts in PlanStudio. Wir behandeln die verschiedenen Optionen, die Ihnen beim Einrichten und Erstellen Ihrer ersten Kunden, Campusse, Gebäude und Grundrisse zur Verfügung stehen.

Schritt 1: Einen neuen Campus hinzufügen

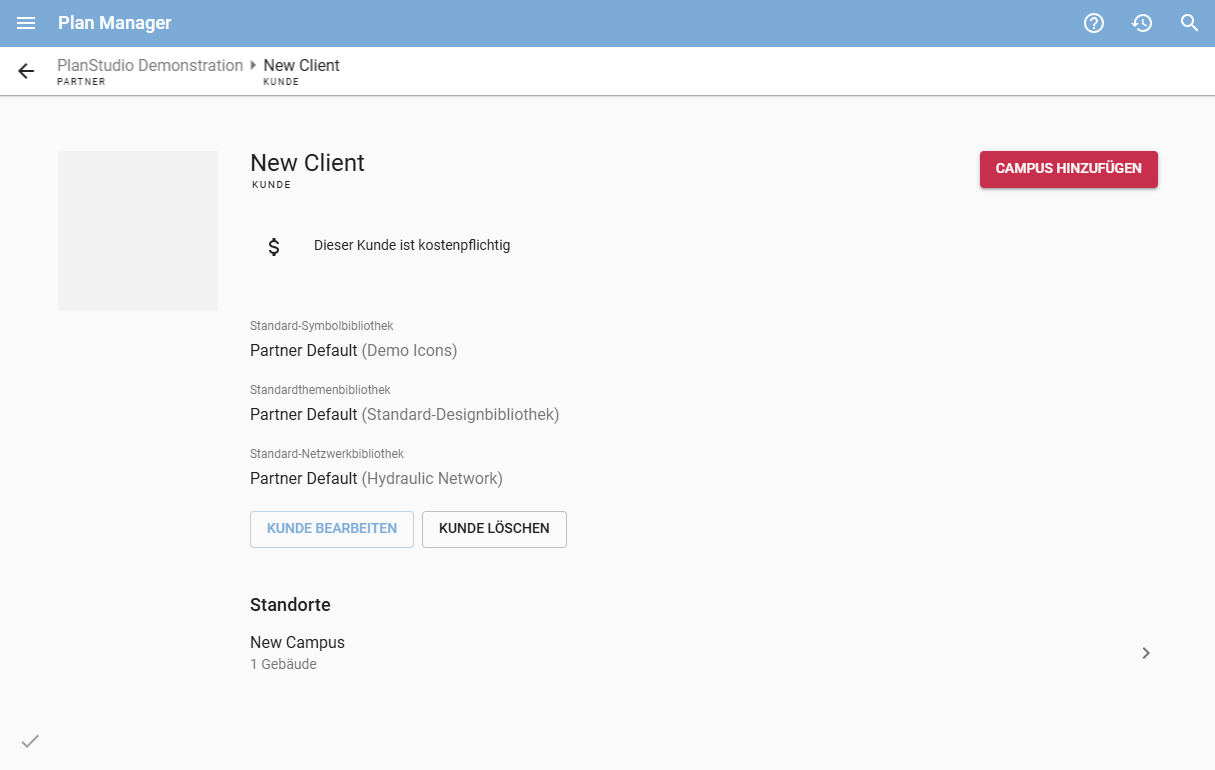

Beginnen Sie damit, einem bestehenden oder neuen Kunden in Ihrer Partnerschaft einen neuen Campus hinzuzufügen. Um neue Kunden, Campusse, Gebäude und Grundrisse zu erstellen, suchen und verwenden Sie die rosa Plus-Schaltfläche in der unteren rechten Ecke Ihres Planmanagers.

Schritt 2: Campusdetails bearbeiten

Nachdem Sie einen neuen Campus erstellt haben, ist es an der Zeit, die Campusdetails auszufüllen. Bearbeiten Sie den Namen des Campus oben auf der Seite. Optional können Sie ein Bild hinzufügen, z. B. ein Foto vom Standort oder ein Kunden-/Firmenlogo. Alternativ können Sie diesen Abschnitt vorerst leer lassen. Klicken Sie auf die Schaltfläche „Campus suchen“, um eine Satellitenansicht aufzurufen.

Schritt 3: Den Campus finden

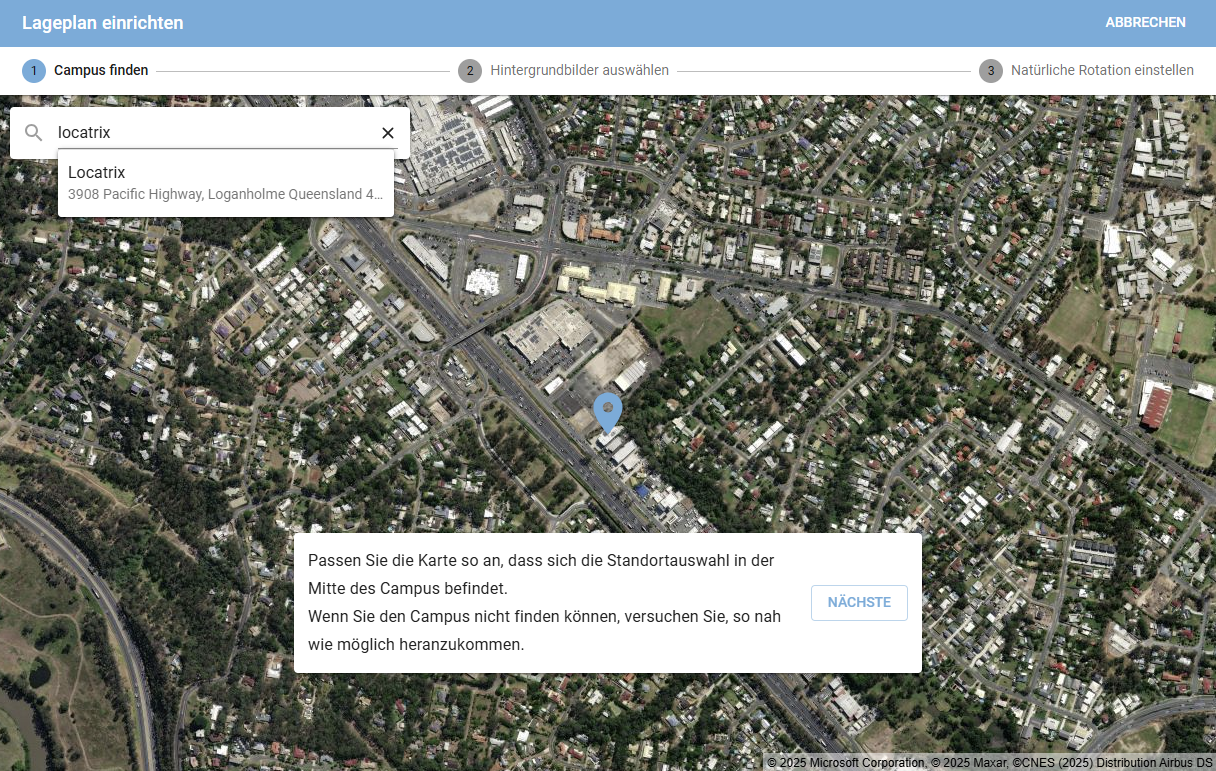

Verwenden Sie in der Satellitenansicht die Suchleiste in der oberen linken Ecke, um den richtigen Standort zu finden, indem Sie einen Firmennamen oder eine Adresse eingeben. Passen Sie den Bildschirm so an, dass die blaue Stecknadel ungefähr auf die Gebäude zeigt, die Sie auf dem Campus einschließen möchten. Stellen Sie sicher, dass der gesamte Standort ungefähr im angezeigten Bereich eingeschlossen ist. Verwenden Sie Ihre Maus oder Ihren Touchscreen zum Ziehen, Vergrößern und Verkleinern. Klicken Sie auf „Speichern“, um zum Bildschirm zur Campus-Erstellung zurückzukehren.

Schritt 4: Campusadresse und Erstellung

Die Adresse des Campus wird nun in der Adressleiste angezeigt. Sie können sie bearbeiten oder alle erforderlichen Änderungen vornehmen. Klicken Sie auf „Campus hinzufügen“, um zur Campus-Seite zu gelangen. Hier können Sie den gerade erstellten Campus bearbeiten oder löschen. Es gibt auch Registerkarten, um alle auf dem Campus eingerichteten Pläne oder Diagramme anzuzeigen.

Schritt 5: Diagramme und Pläne erkunden

Auf der Registerkarte „Diagramme“ werden Diagramme und Zeichnungen zur einfachen Veröffentlichung und zum Download als PDF angezeigt. Diese Registerkarte ist derzeit leer, da wir noch keine eingerichtet haben. Über die Registerkarte „Pläne“ können Sie auf den Lageplan zugreifen oder mit dem Einrichten von Gebäuden beginnen.

Schritt 6: Hinzufügen eines Gebäudes

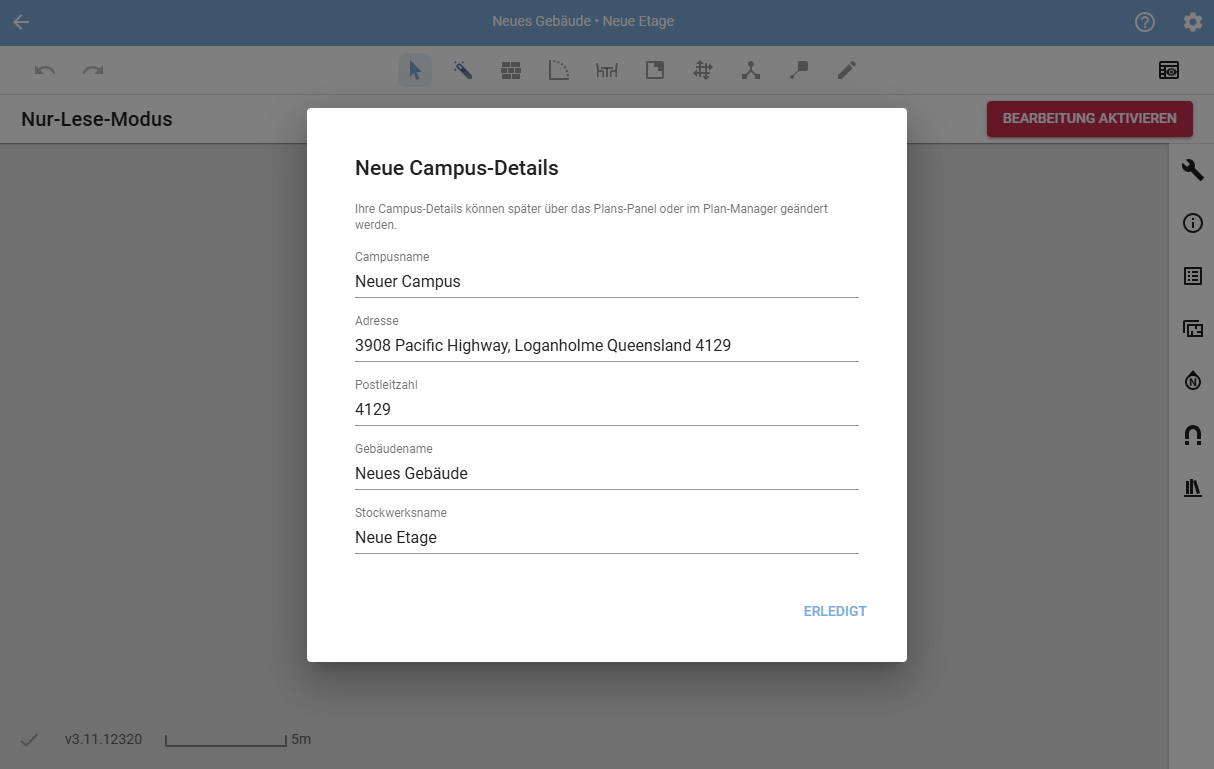

Ein Campus kann mehrere Gebäude haben, die sich denselben Standort teilen. Klicken Sie auf das rosa Pluszeichen, um Ihr erstes Gebäude zu erstellen. Geben Sie den Gebäudenamen an und verwenden Sie ggf. die Campusadresse. Fügen Sie eine Postleitzahl und andere relevante Details hinzu.

Schritt 7: Grundrisse hinzufügen

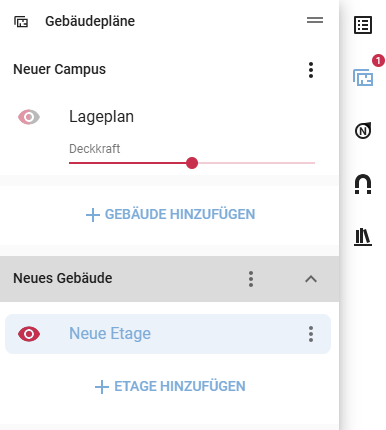

Laden Sie ein Gebäudefoto hoch, falls verfügbar. Wenn nicht, können Sie später nach dem Besuch vor Ort eines hinzufügen. Wenn das Gebäude erstellt ist, beginnen Sie mit dem Hinzufügen von Grundrissen, indem Sie auf die rosa Plus-Schaltfläche klicken. Benennen Sie das Stockwerk und klicken Sie auf „Stockwerk hinzufügen“.

Schritt 8: Grundrisse erstellen

Auf der Seite „Neue Grundrisse“ finden Sie Optionen zum Erstellen Ihres Grundrisses. Sie können von Grund auf neu erstellen (nur zum Experimentieren empfohlen, nicht für echte Aufträge), eine PKF-Datei aus einem anderen Campus importieren oder einen vorhandenen Grundriss duplizieren. Um einen neuen Plan zu erstellen, wählen Sie für dieses Tutorial die Option „Aus Lageplan erstellen“.

Schritt 9: Auswählen eines Lageplans

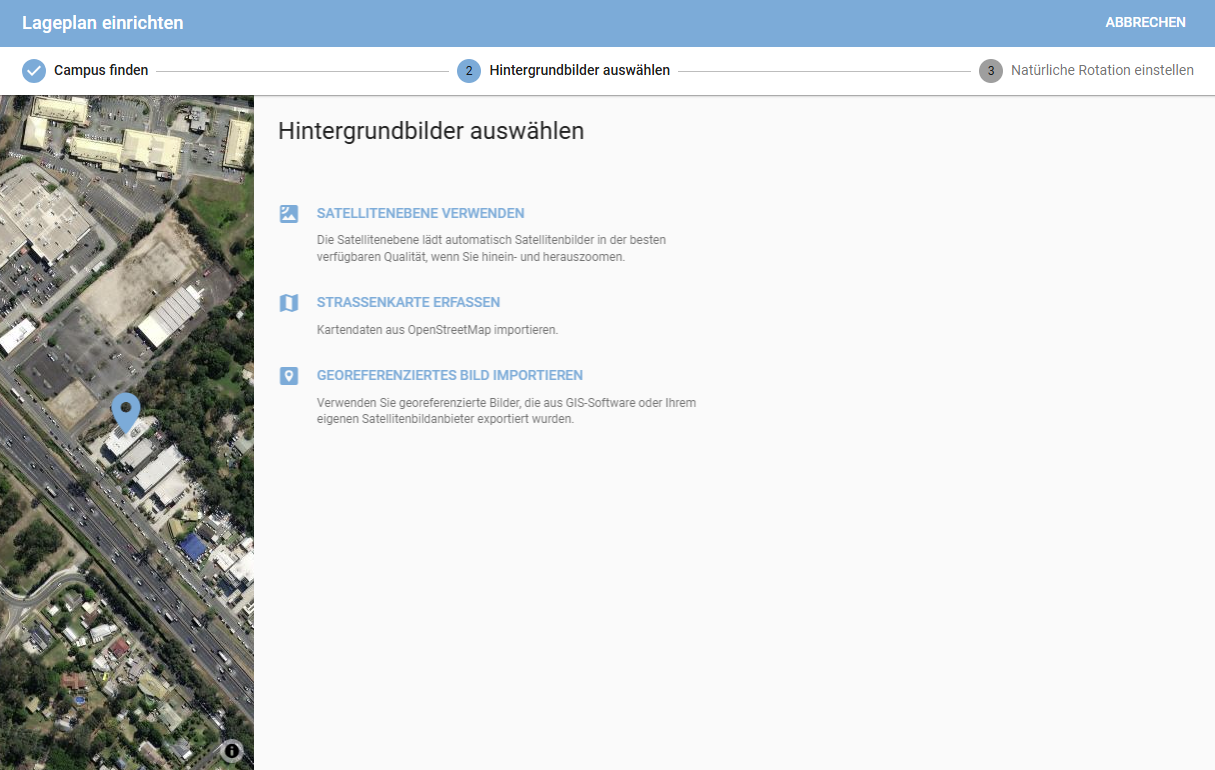

Wählen Sie den gewünschten Lageplantyp aus. Sie können Ihr eigenes georeferenziertes Bild importieren, Open Street Maps-Daten verwenden oder die Satellitenebene nutzen. Wir wählen in dieser Demo die Satellitenebene und Bing Maps aus.

Schritt 10: Einrichten des Lageplans

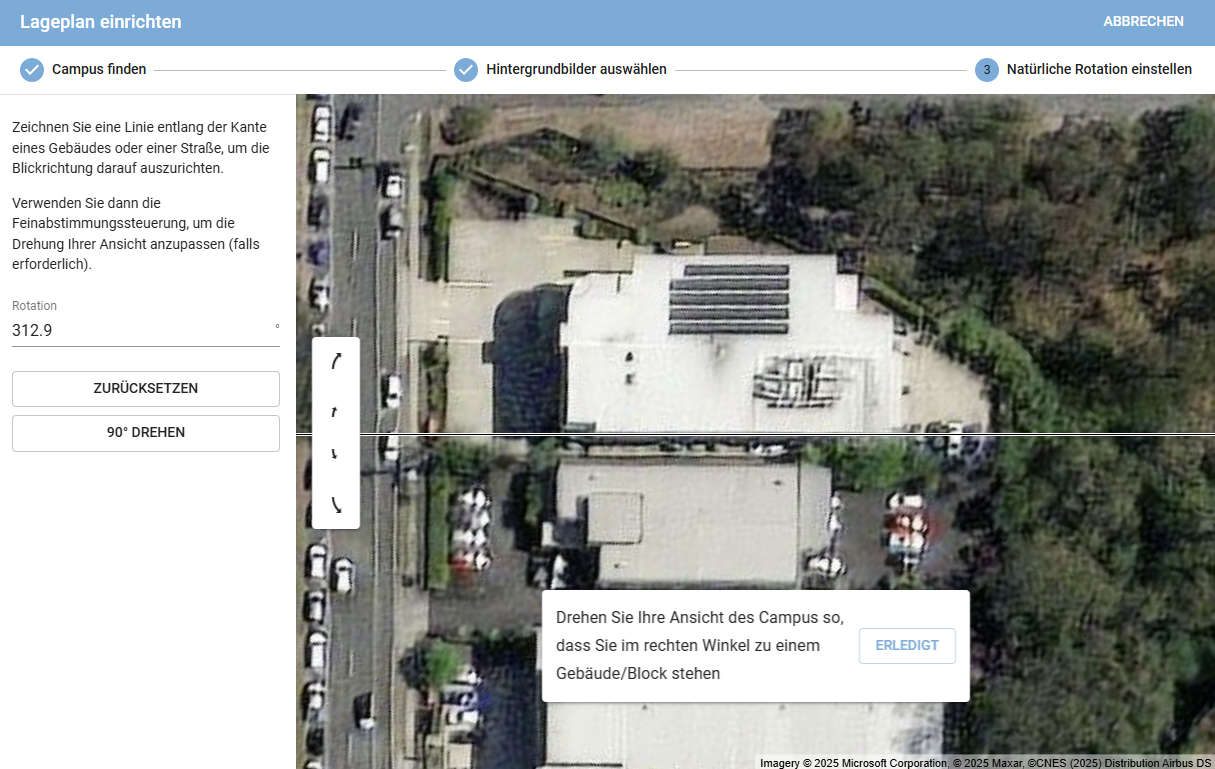

Drehen Sie auf der Seite „Siteplan einrichten“ das Siteplanbild, um es an Ihrem Bildschirm auszurichten. Zeichnen Sie eine Linie entlang der Stelle, die die Unterseite Ihres Gebäudes darstellen soll. Passen Sie den Drehwinkel an, indem Sie einen Wert eingeben oder voreingestellte Drehoptionen verwenden. Verwenden Sie die Pfeile für weitere Anpassungen. Wenn Sie zufrieden sind, klicken Sie auf „Fertig“.

Schritt 11: Planeditor

Jetzt befinden Sie sich im Planeditor mit dem Satellitenbild als Hintergrund. Der Planeditor ist die primäre Zeichenseite in PlanStudio.

Herzlichen Glückwunsch! Sie haben die ersten Schritte zum Einrichten eines neuen Auftrags in PlanStudio abgeschlossen. Springen Sie in die Tutorials zur Verwendung des Planeditors, um zu erfahren, wie Sie mit der Erstellung der Grundrisse für Ihre Projekte beginnen.
